Data Flow Diagram

Pengertian DFD (Data Flow Diagram)

Data Flow Diagram (DFD) adalah alat pembuatan model yang memungkinkan profesional sistem untuk menggambarkan sistem sebagai suatu jaringan proses fungsional yang dihubungkan satu sama lain dengan alur data, baik secara manual maupun komputerisasi. DFD ini sering disebut juga dengan nama Bubble chart, Bubble diagram, model proses, diagram alur kerja, atau model fungsi.

DFD ini adalah salah satu alat pembuatan model yang sering digunakan, khususnya bila fungsi-fungsi sistem merupakan bagian yang lebih penting dan kompleks dari pada data yang dimanipulasi oleh sistem. Dengan kata lain, DFD adalah alat pembuatan model yang memberikan penekanan hanya pada fungsi sistem.

DFD ini merupakan alat perancangan sistem yang berorientasi pada alur data dengan konsep dekomposisi dapat digunakan untuk penggambaran analisa maupun rancangan sistem yang mudah dikomunikasikan oleh profesional sistem kepada pemakai maupun pembuat program.

Komponen - Komponen DFD

Komponen Terminator

Terminator mewakili entitas eksternal yang berkomunikasi dengan sistem yang sedang dikembangkan. Biasanya terminator dikenal dengan nama entitas luar (external entity). Terdapat dua jenis terminator :

1. Terminator Sumber (source) : merupakan terminator yang menjadi sumber.
2. Terminator Tujuan (sink) : merupakan terminator yang menjadi tujuan data / informasi sistem.

Terminator dapat berupa orang, sekelompok orang, organisasi, departemen di dalam organisasi, atau perusahaan yang sama tetapi di luar kendali sistem yang sedang dibuat modelnya.

Terminator dapat juga berupa departemen, divisi atau sistem di luar sistem yang berkomunikasi dengan sistem yang sedang dikembangkan.

Komponen terminator ini perlu diberi nama sesuai dengan dunia luar yang berkomunikasi dengan sistem yang sedang dibuat modelnya, dan biasanya menggunakan kata benda, misalnya Bagian Penjualan, Dosen, Mahasiswa.

Ada tiga hal penting yang harus diingat tentang terminator :

1. Terminator merupakan bagian/lingkungan luar sistem. Alur data yang menghubungkan terminator dengan berbagai proses sistem, menunjukkan hubungan sistem dengan dunia luar.
2. Profesional sistem tidak dapat mengubah isi atau cara kerja organisasi, atau prosedur yang berkaitan dengan terminator.
3. Hubungan yang ada antar terminator yang satu dengan yang lain tidak digambarkan pada DFD.

Komponen Proses

Komponen proses menggambarkan bagian dari sistem yang mentransformasikan input menjadi output.

Proses diberi nama untuk menjelaskan proses/kegiatan apa yang sedang/akan dilaksanakan. Pemberian nama proses dilakukan dengan menggunakan kata kerja transitif (kata kerja yang membutuhkan obyek), seperti Menghitung Gaji, Mencetak KRS, Menghitung Jumlah SKS.

Ada empat kemungkinan yang dapat terjadi dalam proses sehubungan dengan input dan output :

Ada beberapa hal yang perlu diperhatikan tentang proses :

1. Proses harus memiliki input dan output.
2. Proses dapat dihubungkan dengan komponen terminator, data store atau proses melalui alur data.
3. Sistem/bagian/divisi/departemen yang sedang dianalisis oleh profesional sistem digambarkan dengan komponen proses.

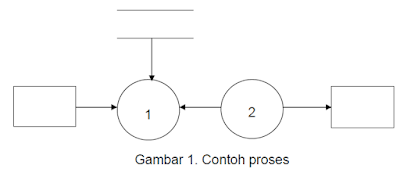

Berikut ini merupakan suatu contoh proses yang salah :

Umumnya kesalahan proses di DFD adalah :

1. Proses mempunyai input tetapi tidak menghasilkan output. Kesalahan ini disebut dengan black hole (lubang hitam), karena data masuk ke dalam proses dan lenyap tidak berbekas seperti dimasukkan ke dalam lubang hitam (lihat proses 1).
2. Proses menghasilkan output tetapi tidak pernah menerima input. Kesalahan ini disebut dengan miracle (ajaib), karena ajaib dihasilkan output tanpa pernah menerima input (lihat proses 2).

Komponen Data Store

Komponen ini digunakan untuk membuat model sekumpulan paket data dan diberi nama dengan kata benda jamak, misalnya Mahasiswa. Data store ini biasanya berkaitan dengan penyimpanan - penyimpanan, seperti file atau database yang berkaitan dengan penyimpanan secara komputerisasi, misalnya file disket, file harddisk, file pita magnetik. Data store juga berkaitan dengan penyimpanan secara manual seperti buku alamat, file folder, dan agenda.

Suatu data store dihubungkan dengan alur data hanya pada komponen proses, tidak dengan komponen DFD lainnya. Alur data yang menghubungkan data store dengan suatu proses mempunyai pengertian sebagai berikut :

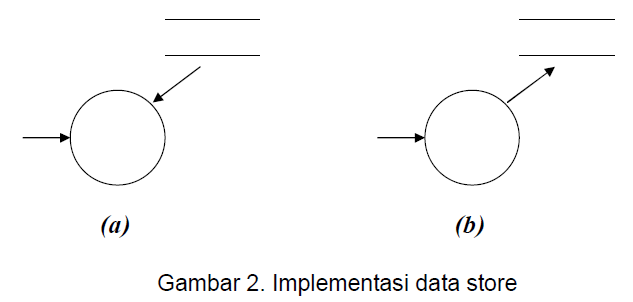

1. Alur data dari data store yang berarti sebagai pembacaan atau pengaksesan satu paket tunggal data, lebih dari satu paket data, sebagian dari satu paket tunggal data, atau sebagian dari lebih dari satu paket data untuk suatu proses (lihat gambar 2 (a)).
2. Alur data ke data store yang berarti sebagai pengupdatean data, seperti menambah satu paket data baru atau lebih, menghapus satu paket atau lebih, atau mengubah/memodifikasi satu paket data atau lebih (lihat gambar 2 (b)).

Pada pengertian pertama jelaslah bahwa data store tidak berubah, jika suatu paket data/informasi berpindah dari data store ke suatu proses. Sebaliknya pada pengertian kedua data store berubah sebagai hasil alur yang memasuki data store. Dengan kata lain, proses alur data bertanggung jawab terhadap perubahan yang terjadi pada data store.

Komponen Data Flow

Suatu data flow / alur data digambarkan dengan anak panah, yang menunjukkan arah menuju ke dan keluar dari suatu proses. Alur data ini digunakan untuk menerangkan perpindahan data atau paket data/informasi dari satu bagian sistem ke bagian lainnya.

Selain menunjukkan arah, alur data pada model yang dibuat oleh profesional sistem dapat merepresentasikan bit, karakter, pesan, formulir, bilangan real, dan macam-macam informasi yang berkaitan dengan komputer. Alur data juga dapat merepresentasikan data/informasi yang tidak berkaitan dengan komputer.

Alur data perlu diberi nama sesuai dengan data/informasi yang dimaksud, biasanya pemberian nama pada alur data dilakukan dengan menggunakan kata benda, contohnya Laporan Penjualan.

Ada empat konsep yang perlu diperhatikan dalam penggambaran alur data, yaitu :

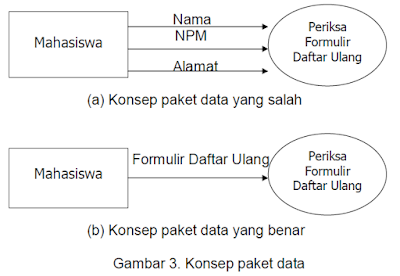

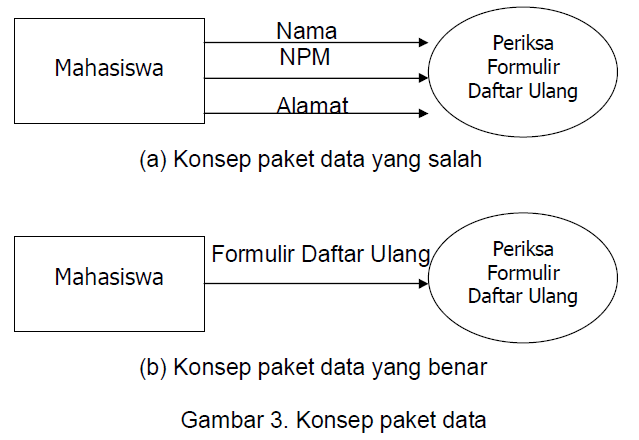

Konsep Paket Data

Apabila dua data atau lebih mengalir dari suatu sumber yang sama menuju ke tujuan yang sama dan mempunyai hubungan, dan harus dianggap sebagai satu alur data tunggal, karena data itu mengalir bersama-sama sebagai satu paket.

Konsep Data Alur Menyebar

Alur data menyebar menunjukkan sejumlah tembusan paket data yang yang berasal dari sumber yang sama menuju ke tujuan yang berbeda, atau paket data yang kompleks dibagi menjadi beberapa elemen data yang dikirim ke tujuan yang berbeda, atau alur data ini membawa paket data yang memiliki nilai yang berbeda yang akan dikirim ke tujuan yang berbeda.

Konsep Alur Data Mengumpul

Beberapa alur data yang berbeda sumber bergabung bersamasama menuju ke tujuan yang sama.

Konsep Sumber atau Tujuan Alur Data

Semua alur data harus minimal mengandung satu proses. Maksud kalimat ini adalah :

1. Suatu alur data dihasilkan dari suatu proses dan menuju ke suatu data store dan/atau terminator (lihat gambar 6 (a)).
2. Sutu alur data dihasilkan dari suatu data store dan/atau terminator dan menuju ke suatu proses (lihat gambar 6 (b)).
3. Suatu alur data dihasilkan dari suatu proses dan menuju ke suatu proses (lihat gambar 6 (c)).

Syarat Pembuatan DFD

Syarat pembuatan DFD ini akan menolong profesional sistem untuk menghindari pembentukkan DFD yang salah atau DFD yang tidak lengkap atau tidak konsisten secara logika. Beberapa syarat pembutan DFD dapat menolong profesional sistem untuk membentuk DFD yang benar, menyenangkan untuk dilihat dan mudah dibaca oleh pemakai.

Syarat-syarat pembuatan DFD ini adalah :

1. Pemberian nama untuk tiap komponen DFD
2. Pemberian nomor pada komponen proses
3. Penggambaran DFD sesering mungkin agar enak dilihat
4. Penghindaran penggambaran DFD yang rumit
5. Pemastian DFD yang dibentuk itu konsiten secara logika

Levelisasi DFD

Diagram Konteks (diagram context)

Merupakan diagram level tertinggi dari DFD yang menggambarkan hubungan terminator dengan sistem yang mewakili suatu proses. Hubungan antar Terminator dan Data Store tidak digambarkan.

Diagram Level Zero

Diagram ini merupakan diagram tingkat menengah yang menggambarkan proses utama dari dalam sistem, yang terdiri dari hubungan entitas (entity), proses data flow dan penyimpanan data (data store).

Diagram Level Satu

Diagram ini merupakan diagram yang menguraikan proses apa yang ada dalam diagram Nol.

Contoh DFD
